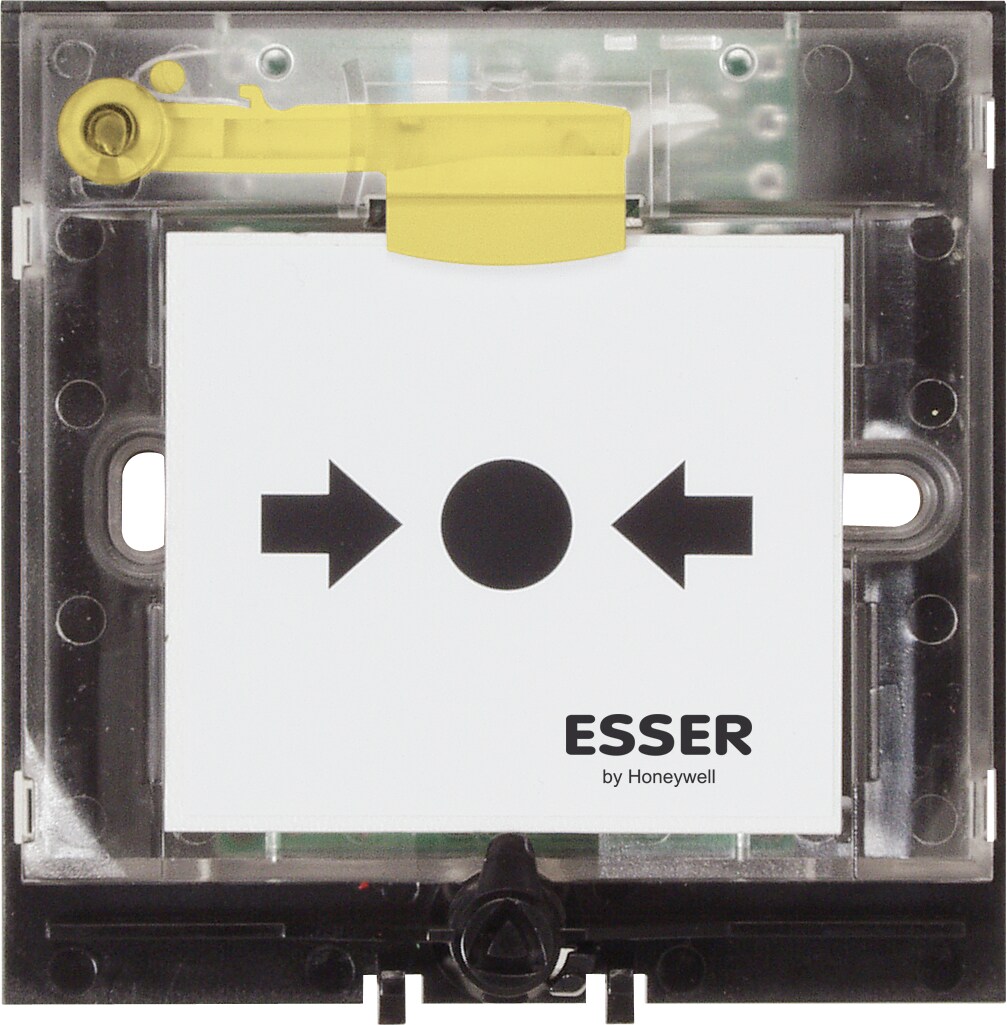

IQ8MCP izolatörsüz, röleli elektronik modül

804956

Onay: VdS 804955'e benzer özellikte olmasının yanı sıra röleli ve izolatörsüz bir modül olup standart bağlantı noktalarına bağlantı olasılığına sahiptir. Röle çıkışı bu dedektörün tetiklenmesiyle etkinleştirilir. Röle çıkışı, kontrol grubu olarak IQ8Control ve System 8000 yangın alarm kontrol paneli müşteri verilerinde programlanabilir.
  • İnce tasarım
  • Düşük güç tüketimi
  • Takıp çıkartılabilen bağlantı terminalleri (iki yönlü)
  • İsteğe bağlı terminaller
  • Üçlü anahtar fonksiyonu (test, açma, reset)
  • Çalıştırılmaya hazır olmayan dedektörler kapalı cam panel tersine çevrilerek "Hizmet Dışı" simgesiyle işaretlenebilir.

Ek Bilgi
ler:
Cam panelin reset'leme fonksiyonu olan ve isteğe bağlı olarak kullanılabilen plastik panel ile değiştirilmesi durumunda MCP, anahtar yardımıyla dışarıdan reset'lenebilir. Kablo tesisatının standart sıva altı priz içerisinden gelmemesi durumunda MCP'nin sıva üstü montajı için sıva üzerindeki montaj plakasının (Parça No. 704980) ayrı olarak sipariş edilmesi gerekmektedir. Tip a tanımı - EN 54-11 § 3.4.1 uyarınca tek hareket (EN standardından alınan ifade): Kırılabilir parça kırıldıktan ya da yeri değiştirildikten sonra alarm durumunun otomatik olarak ayarlandığı (ek alarm tetikleme işlemi gerekli değildir) manuel yangın alarmı ünitesi.
Alarm ekranıLED, red and yellow flag
İletişim perdesiz alarm akımıapprox. 18 mA
Bağlantı terminalimaks. 2.5 mm² (AWG 26-14)
Uygulama sıcaklığı-20 °C ... 70 °C
Çalışma göstergesiLED, green
İşletme gerilimi8 ... 42 V DC
Ağırlıkyaklaşık78 g
Kontak yükü30 V DC / 1 A
Saklama sıcaklığı-30 °C ... 75 °C
Zon başına dedektör adediKapalı devre başına maks. 127 dedektör(VdS e göre)
Air humidity< 95 % (non-condensing)
19 V DC'de Dinlenme akımıapprox. 45 &muA
Koruma tipiIP43 (in housing), IP 55 with cover 704965
VdS-NrG 205132
