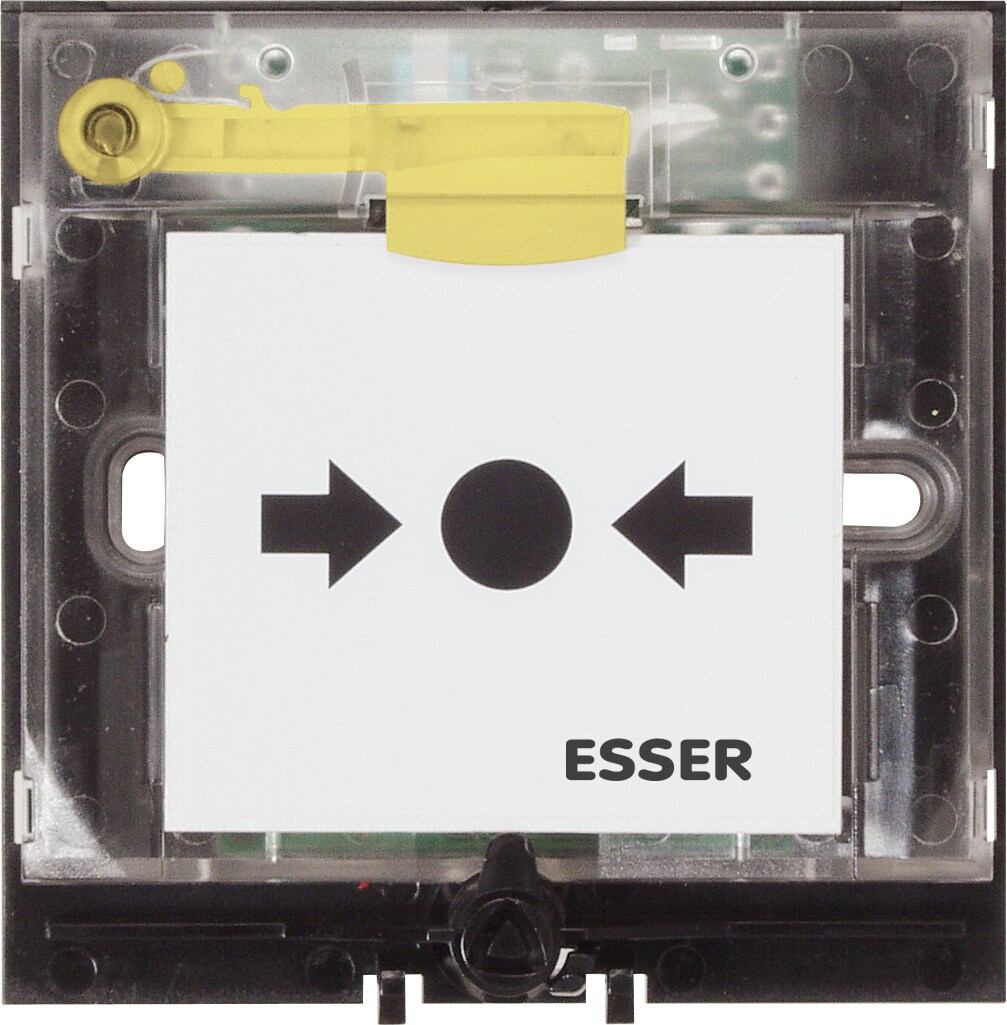

İkinci bir mikro anahtarlı konvansiyonel MCP elektronik modülü

804951

Onay: VdS 804950 ile benzer özellikte olmasının yanı sıra alarm tetiklendiğinde etkinleştirilen kuru kontaklı (NC/C (kapama) veya NO/C (açma) ikinci bir mikro anahtara sahiptir.
  • İnce tasarım
  • Düşük güç tüketimi
  • Takıp çıkartılabilen bağlantı terminalleri (iki yönlü)
  • İsteğe bağlı terminaller
  • Üçlü anahtar fonksiyonu (test, açma, reset)
  • Çalıştırılmaya hazır olmayan dedektörler kapalı cam panel tersine çevrilerek "Hizmet Dışı" simgesiyle işaretlenebilir.

Ek Bİlgiler:
Cam panelin reset'leme fonksiyonu olan ve isteğe bağlı olarak kullanılabilen plastik panel ile değiştirilmesi durumunda MCP, anahtar yardımıyla dışarıdan reset'lenebilir. Kablo tesisatının standart sıva altı priz içerisinden gelmemesi durumunda MCP'nin sıva üstü montajı için sıva üzerindeki montaj plakasının (Parça No. 704980) ayrı olarak sipariş edilmesi gerekmektedir. Tip a tanımı - EN 54-11 § 3.4.1 uyarınca tek hareket (EN standardından alınan ifade): Kırılabilir parça kırıldıktan ya da yeri değiştirildikten sonra alarm durumunun otomatik olarak ayarlandığı (ek alarm tetikleme işlemi gerekli değildir) manuel yangın alarmı ünitesi.
Alarm displayLED, red and yellow flag
Alarm current @ 9 V DCtyp. 9 mA
Connection terminalmax. 2,5 mm² (AWG 26-14)
Application temperature-20 °C ... 70 °C
Operating voltage8 ... 30 V DC
Weight gapprox. 78 g
Contact load30 V DC/1 A
Storage temperature-30 °C ... 75 °C
No. of detector/zonemax. 10 detectors per loop (as per VdS)
Air humidity< 95 % (non-condensing)
Quiescent current @ 9 V DCapprox. 0 μA
Type of protectionIP 43 (in housing), IP 55 with cover 704965
VdS-NrG 205131
DimensionsW: 88 mm H: 88 mm D: 57 mm (with surface mount housing)
